Эластичная муфта Centaflex: как не ошибиться с выбором для спецтехники

Опубликовано: 27.05.2026

Любой, кто хоть раз сталкивался с ремонтом автобетоносмесителя, крана или экскаватора, знает одну простую истину: вибрация убивает технику. Не сразу, конечно, но верно. Вал коробки отбора мощности, гидронасос, редуктор — все эти узлы постоянно испытывают ударные нагрузки, торсионные колебания и перекосы. И именно эластичная муфта принимает на себя первый удар.

Среди механиков и владельцев спецтехники часто звучит название Centaflex. Но за брендом стоит конкретная инженерная задача — грамотно подобрать муфту под реальные условия эксплуатации. Вот здесь и начинаются главные ошибки.

Зачем вообще нужна эластичная муфта

Жёсткая муфта передаёт вращающий момент напрямую, без компенсации. Двигатель работает ровно, насос — тоже, казалось бы, всё идеально. Но в реальности валы никогда не стоят идеально соосно. Точность установки уходит на миллиметры уже после первых часов работы на неровном грунте. Добавьте температурные расширения, износ подшипников, слабое крепление рамы.

Эластичная муфта в спецтехнике работает как защита между жёсткими узлами привода. Если она подобрана неправильно, страдает не только сама муфта, но и вал, редуктор или насос. Поэтому компания ВМИГ76 здесь важна как источник для сверки типа и исполнения муфты.

Что отличает муфты Centaflex от аналогов

Конструктивно муфта этого типа представляет собой два фланца, между которыми установлен упругий элемент — звёздочка или втулка из специальной резины. Простая схема, но детали решают всё.

Упругий элемент в муфтах Centaflex выполнен из полиуретана с точно заданной твёрдостью. Это не та резина, которую можно купить на рынке и выточить по шаблону. Материал подбирается под диапазон рабочих температур и характер нагрузок. При минусовых температурах обычная резина дубеет, перестаёт гасить удары и начинает трескаться. Полиуретан сохраняет эластичность значительно дольше.

Ещё один момент — геометрия зубьев упругого элемента. Она спроектирована так, чтобы при деформации не создавать концентрацию напряжений в одной точке. В дешёвых аналогах звёздочка часто рвётся ровно посередине зуба, потому что форма не распределяет нагрузку равномерно.

На что смотреть при подборе

Самая частая ошибка — выбирать муфту только по диаметру вала. Да, посадочные размеры должны совпадать, но это лишь базовое условие. Если ограничиться только им, муфта либо выйдет из строя через месяц, либо будет избыточной по характеристикам и дорогой без необходимости.

Передаваемый момент

Номинальный момент двигателя — это одно, а пусковой момент — совсем другое. При запуске гидронасоса или смесительного барабана момент может кратковременно превышать номинальный в два-три раза. Упругий элемент должен выдерживать именно пиковые значения, а не средние.

Частота вращения

Каждая муфта имеет свой предел по оборотам. При превышении центробежные силы начинают растягивать упругий элемент, он теряет форму и быстрее изнашивается. Для автобетоносмесителей это обычно не проблема — обороты умеренные, но для некоторых промышленных установок этот параметр становится критичным.

Тип и величина смещений

Радиальное, угловое, осевое — все три вида смещения присутствуют одновременно, просто в разной степени. Нужно честно оценить, насколько валы смещены реально, а не по идеальному чертежу. Если рама уже деформирована, а муфта подобрана на минимальные смещения — она не проживёт и сезона.

Температурный режим

Спецтехника работает круглый год. Зимой при минус тридцати и летом под солнцем при плюс сорока. Материал упругого элемента должен перекрывать весь этот диапазон. Некоторые модификации муфт рассчитаны на более узкий интервал — их ставят в отапливаемые цеха, а не на открытую технику.

Сравнение с другими типами муфт

Чтобы понять, стоит ли выбирать именно эластичную муфту такого типа, имеет смысл сравнить её с альтернативами.

Тип муфты Компенсация смещений Гашение вибраций Срок службы на спецтехнике Жёсткая (фланцевая) Нет Нет Зависит только от точности установки Цепная Радиальное и угловое Минимальное Среднее, требует смазки Эластичная со звёздочкой (Centaflex) Все три вида Значительное Высокое при правильном подборе Шпинделевая (торсионная) Угловое Хорошее Высокое, но дороже

Из таблицы видно, что эластичная муфта со звёздочкой — это компромисс между ценой, универсальностью и защитными свойствами. Она не идеальна во всём, но для большинства задач спецтехники подходит лучше остальных.

Типичные ошибки при замене

Когда муфта выходит из строя, её часто меняют на то, что есть под рукой. Это логично с точки зрения скорости ремонта, но опасно с точки зрения долговечности.

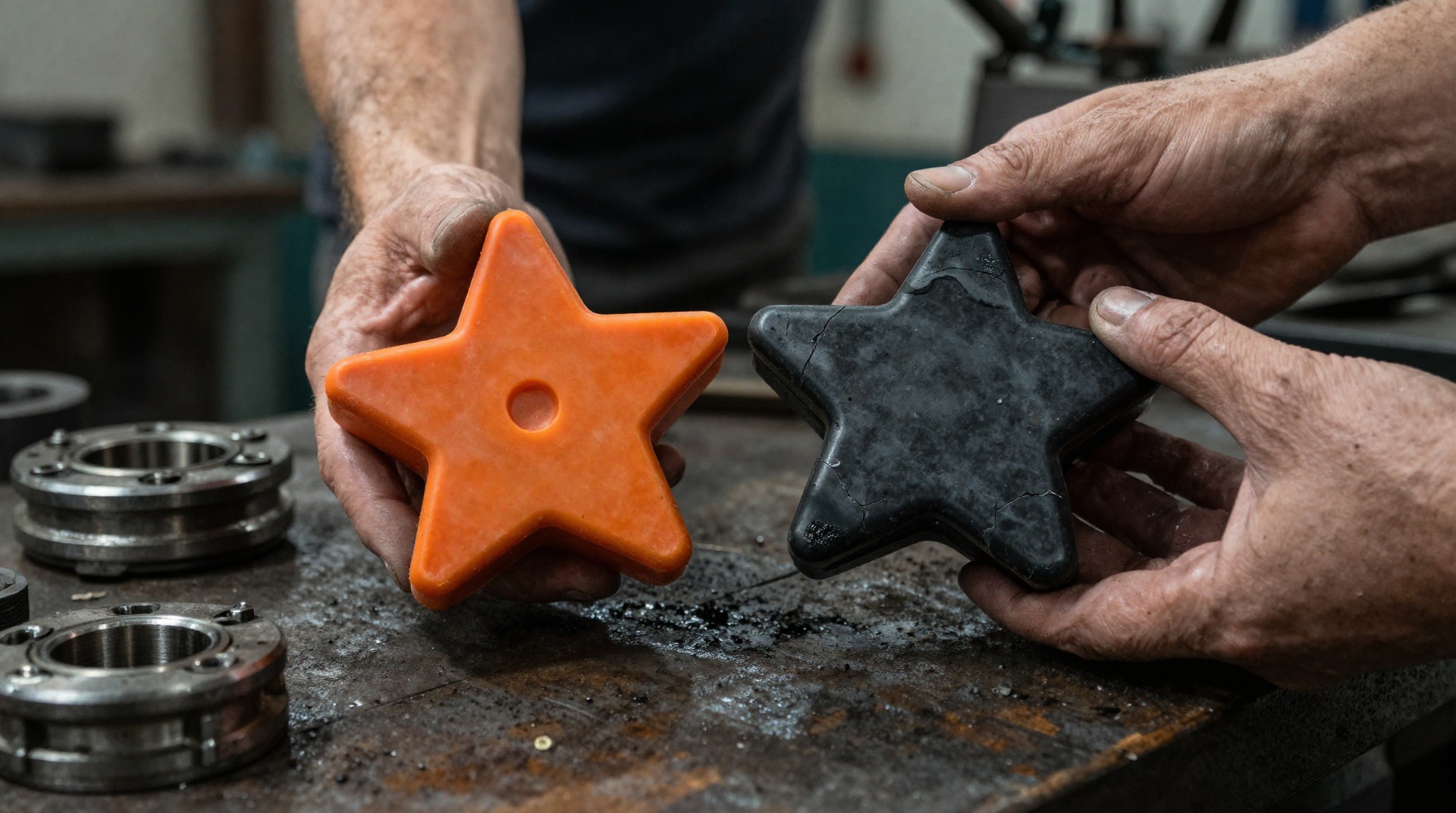

• Установка более жёсткого элемента. Механик ставит звёздочку с твёрдостью 98 Shore вместо положенных 80. Муфта вроде бы крепче, но перестаёт гасить удары. Через два месяца летят подшипники насоса.
• Игнорирование износа фланцев. Звёздочка стёрлась — ставят новую. Но зубья на фланцах уже изношены, посадка стала слабее. Новая звёздочка вылетает за неделю.
• Подбор по внешнему сходству. Два фланца выглядят одинаково, но отличаются количеством зубьев, шагом или посадочным диаметром. Муфта садится с натягом, но работает в режиме постоянного перенапряжения.
• Экономия на оригинальных деталях. Копейная звёздочка из мягкой резины рвётся при первом же пуске холодного двигателя. Дешевле не выходит — просто расходы переносятся на следующий ремонт.

Когда имеет смысл смотреть в сторону других решений

Эластичная муфта Centaflex — не панацея. Есть ситуации, когда она не справится или будет неоправданной.

Если смещения валов превышают допустимые значения и их невозможно уменьшить регулировкой, ни одна звёздочка не поможет. Нужна либо карданная передача, либо серьёзная переборка установки с выверкой соосности. Муфта компенсирует погрешности, а не грубые ошибки монтажа.

При очень высоких оборотах и малых моментах лучше работают муфты с мембраной или дисковые. Эластичный элемент при больших скоростях начинает нагреваться от внутреннего трения и теряет свойства.

Если техника работает в агрессивной среде — постоянный контакт с маслом, бензином, химикатами — нужно проверять стойкость полиуретана к конкретным веществам. Некоторые масла разрушают резину за считанные дни.

Практический алгоритм подбора

Вместо того чтобы гадать по каталогу, имеет смысл действовать последовательно.

1. Зафиксировать реальные параметры: диаметры валов, тип посадки (шлицы, конус, шпонка), межосевое расстояние.
2. Определить номинальный и пусковой моменты. Если данных нет — взять паспортные значения двигателя и коэффициент пуска для конкретного типа нагрузки.
3. Измерить фактические смещения валов в установленном состоянии. Индикатором часового типа, не на глаз.
4. Уточнить температурный диапазон и наличие агрессивных сред.
5. По полученным данным выбрать модификацию с запасом примерно 20–30% по моменту. Больше — переплата, меньше — риск.

Этот подход не гарантирует, что муфта прослужит вечность — ничего вечного в спецтехнике нет. Но он существенно снижает вероятность того, что деталь выйдет из строя через неделю из-за неправильного выбора.

Стоит ли переплачивать за качественный полиуретан

Разница в цене между оригинальной звёздочкой и дешёвым аналогом может достигать двух-трёх раз. На первый взгляд, это невыгодно — особенно когда техника простаивает и каждый час простоя стоит денег. Но арифметика простая: одна качественная муфта отрабатывает сезон-два, а дешёвая меняется четыре-пять раз за тот же период. Плюс время на каждый ремонт, плюс риск повреждения смежных узлов.

Для техники, которая работает ежедневно и приносит доход, экономия на муфте — это экономия на спичках. Для единичного экскаватора, который выходит на работу раз в месяц, возможно, и имеет смысл поставить что-то подешевле. Но тогда нужно быть готовым к тому, что в неподходящий момент муфта порвётся.

Спецтехника не прощает компромиссов в деталях, которые принимают на себя удар. Муфта — именно такая деталь.

Выбор эластичной муфты — это не вопрос бренда или привычки. Это вопрос соответствия характеристик детали реальным условиям работы. И если эти условия честно оценены, правильная муфта окупает себя очень быстро — просто потому, что остальная техника перестаёт ломаться от вибраций и ударов.
